🖥️ Installation et configuration de VMware vCenter Server (VCSA)

Cette page décrit l’installation et la configuration initiale de VMware vCenter Server Appliance (VCSA) pour la gestion centralisée des hôtes ESXi du projet BESAFE.

⚙️ Détails techniques

Élément Valeur
Nom d’hôte NTE-VCSA-001
Adresse IP 10.47.101.204
Version vCenter Server Appliance 8.0.2
Hôtes gérés NTE-ESXI-001 (10.47.101.201) – NTE-ESXI-002 (10.47.101.202)
Domaine BESAFEIT.LOCAL
Système d’exploitation VMware Photon OS
Rôle Gestion centralisée du cluster ESXi BESAFE
Objectif Supervision, clustering, gestion des ressources et des licences

🧩 Étape 1 : Architecture vCenter BESAFE

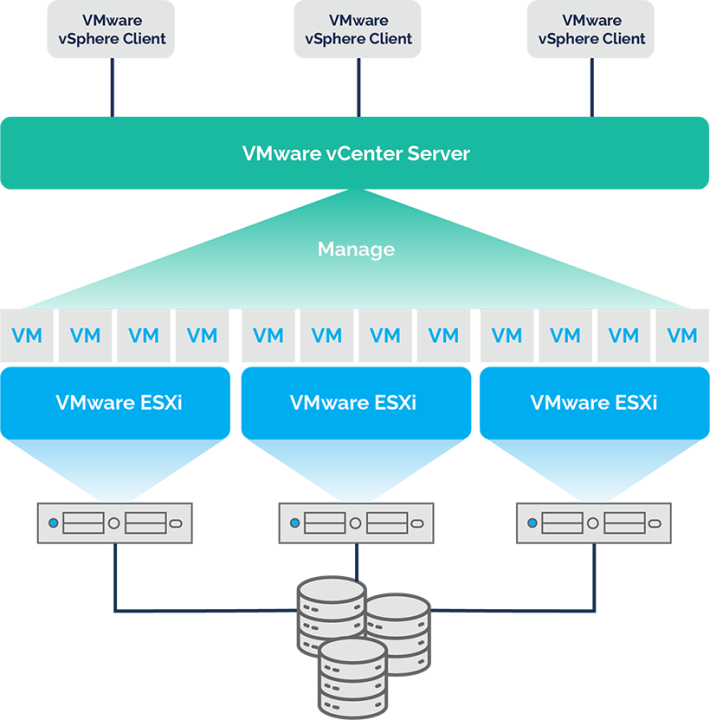

Le vCenter Server Appliance (VCSA) constitue le point central d'administration de l'infrastructure VMware.

Contrairement aux hôtes ESXi qui exécutent les machines virtuelles, le vCenter permet de :

  • centraliser la gestion des hôtes
  • orchestrer les clusters
  • gérer les réseaux distribués
  • administrer le stockage
  • superviser l'ensemble de l'infrastructure

Dans l’infrastructure BESAFE, le vCenter permet de piloter l’ensemble des ressources de virtualisation depuis une interface unique : vSphere Client.


Architecture logique

vCenter Server │ └── Datacenter_Besafeit │ └── INFRA │ └── Cluster_Besafeit ├── ESXi-001 └── ESXi-002


Cette organisation permet de structurer l'infrastructure VMware selon une hiérarchie logique :

  • vCenter : gestion globale
  • Datacenter : conteneur logique de l'infrastructure
  • Cluster : regroupement des hôtes
  • Hosts ESXi : hyperviseurs exécutant les VM

🖥️ Étape 2 : Cluster VMware

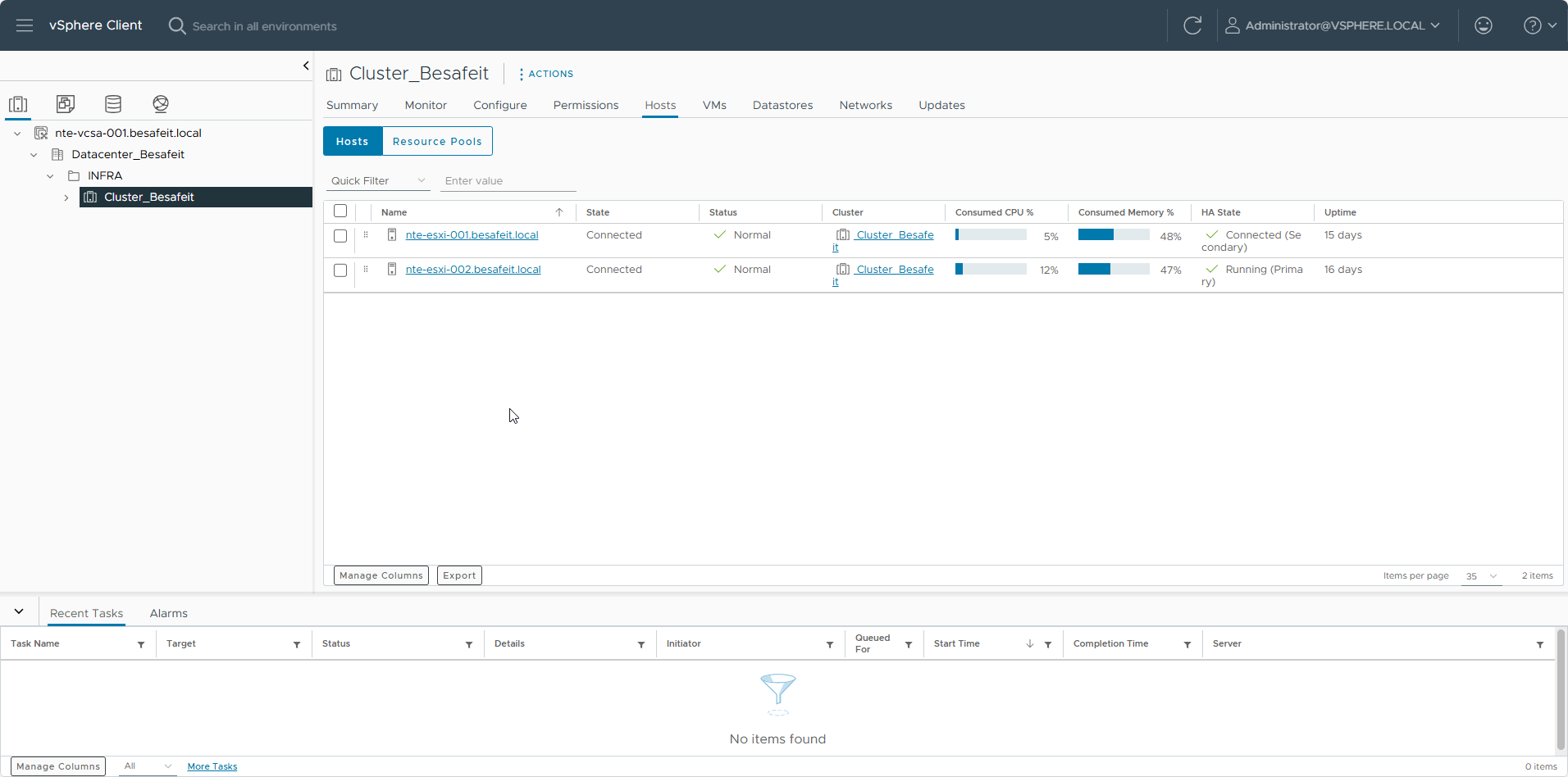

Le cluster Cluster_Besafeit regroupe les deux hôtes ESXi de l’infrastructure :

  • nte-esxi-001.besafeit.local
  • nte-esxi-002.besafeit.local

Ce regroupement permet de mutualiser les ressources matérielles :

  • CPU
  • mémoire
  • stockage
  • réseau

Fonctionnement d'un cluster VMware

Un cluster permet notamment d'activer plusieurs mécanismes essentiels :

High Availability (HA)
Si un hôte ESXi tombe en panne, les machines virtuelles peuvent être redémarrées automatiquement sur l'autre hôte.

vMotion
Les machines virtuelles peuvent être déplacées d'un hôte à un autre sans interruption de service.

Répartition des ressources
Les ressources CPU et mémoire sont partagées entre les hôtes.

Cette architecture garantit une continuité de service pour les machines virtuelles.

🌐 Étape 3 : Réseau distribué (VDS)

L'infrastructure BESAFE utilise un vSphere Distributed Switch (VDS) nommé : VDS_TRUNK

Contrairement aux vSwitch standards présents sur chaque hôte ESXi, un VDS centralise la configuration réseau au niveau du vCenter.

Avantages du VDS

  • configuration réseau centralisée
  • cohérence entre tous les hôtes
  • simplification de l'administration
  • meilleure visibilité du trafic réseau

Fonctionnement

Le VDS transporte l’ensemble des VLAN de l’infrastructure via un trunk réseau.

Les réseaux sont ensuite exposés sous forme de Distributed Port Groups (DPG).

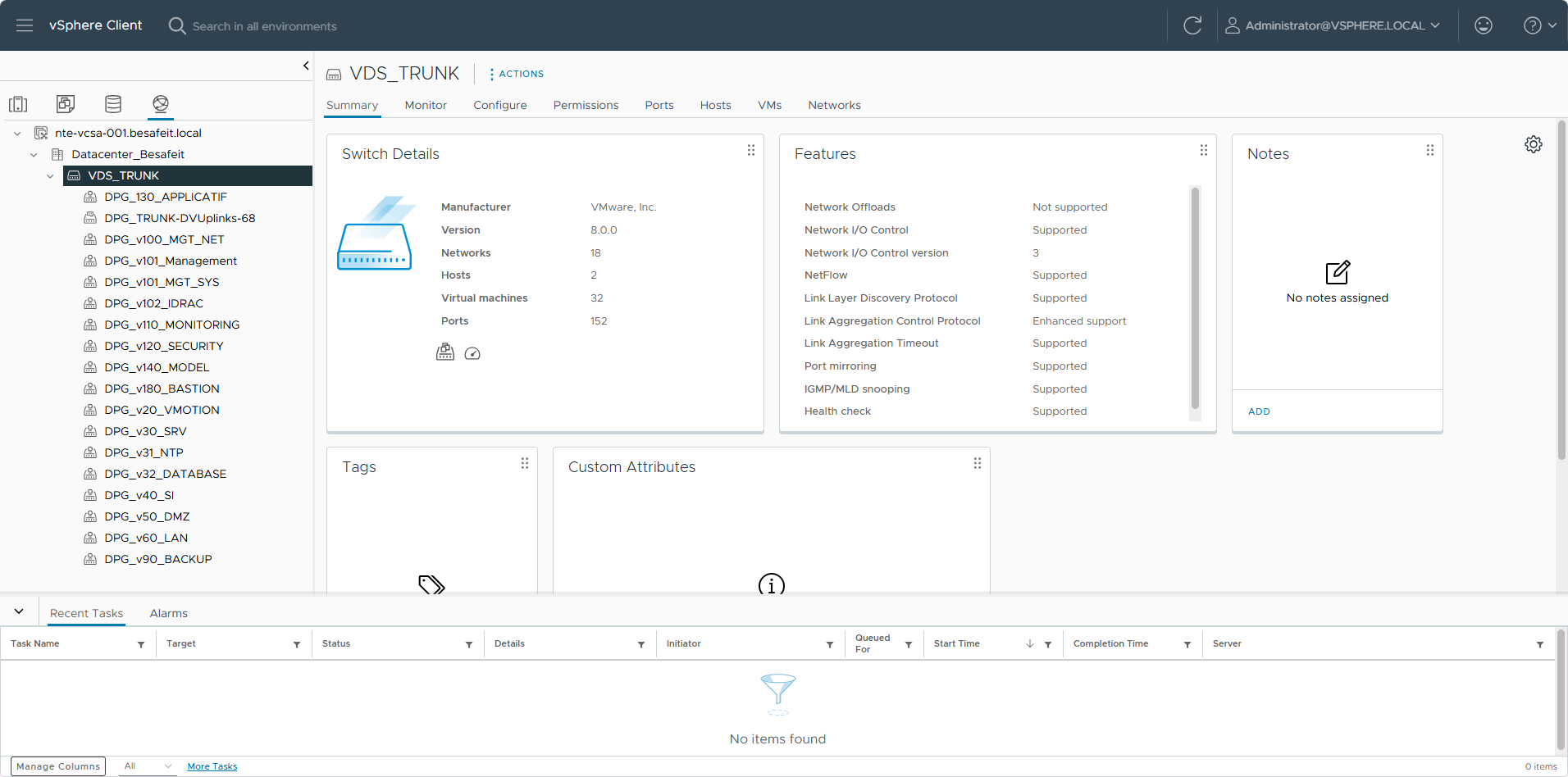

Exemples de port groups : vcsa-003.png

Chaque port group correspond à un VLAN spécifique de l’infrastructure.

Les machines virtuelles se connectent à ces réseaux virtuels via leurs interfaces réseau.

💾 Étape 4 : Organisation du stockage

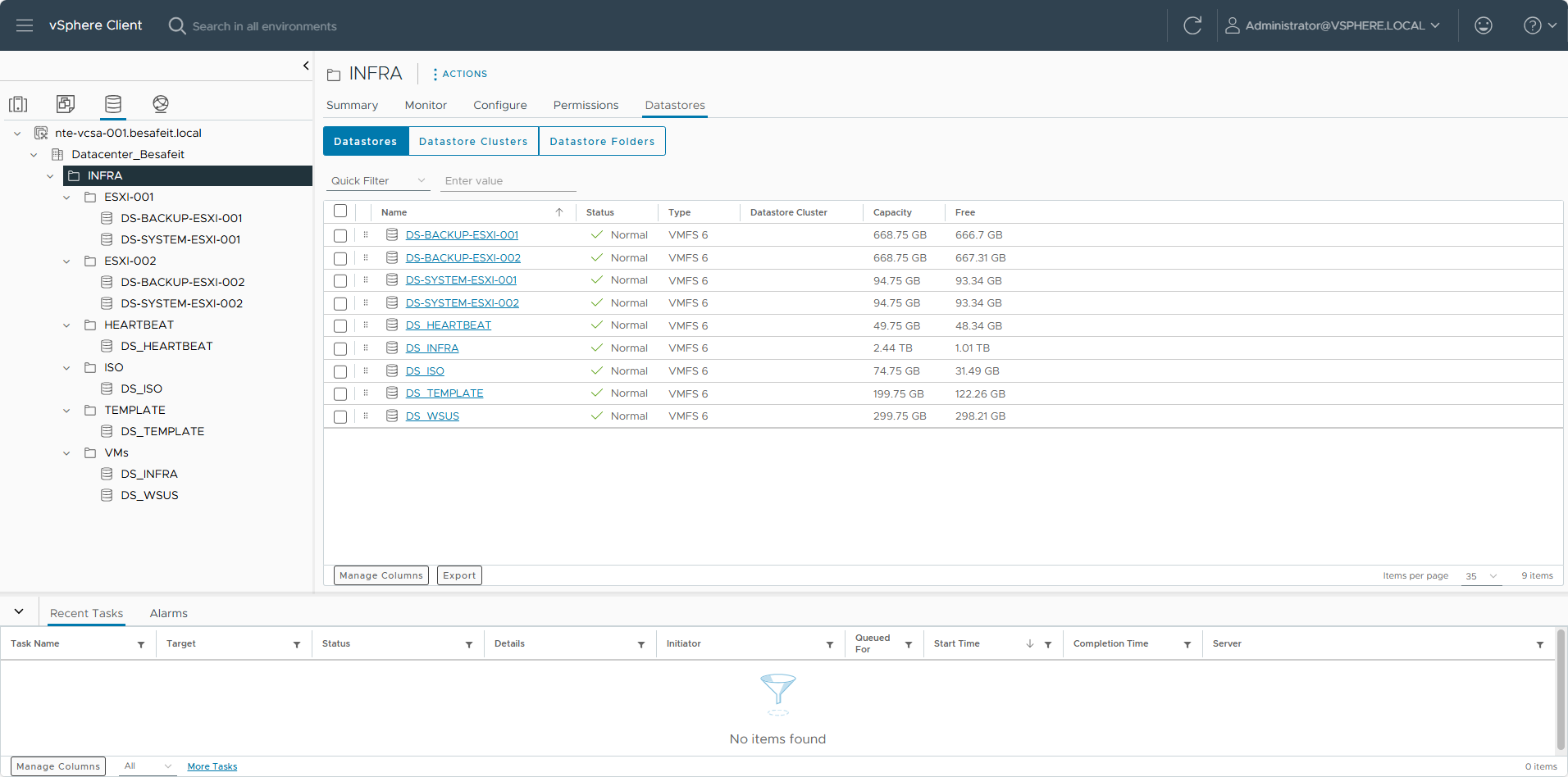

Le stockage de l'infrastructure VMware est organisé via plusieurs datastores VMFS.

Ces datastores sont partagés entre les hôtes ESXi afin de permettre :

  • la migration vMotion
  • la haute disponibilité
  • la répartition des machines virtuelles


Un DATASTORE = une fonction L'objectif était de rendre les LUN et les DATASTORE clair à l'utilisation.

Nom Fonction
DS_INFRA Les VMs de toute l'infrastructure BESAFE
DS_ISO Toutes les images systèmes dont l'infrastructure à besoin
DS_TEMPLATE Nos templates de VM
DS_HEARTBEAT HA et DRS vCenter
DS_BACKUP Nos sauvegardes, en local sur le serveur et sur le NAS
DS_SYSTEM La partition système du serveur

📁 Étape 5 : Organisation des machines virtuelles

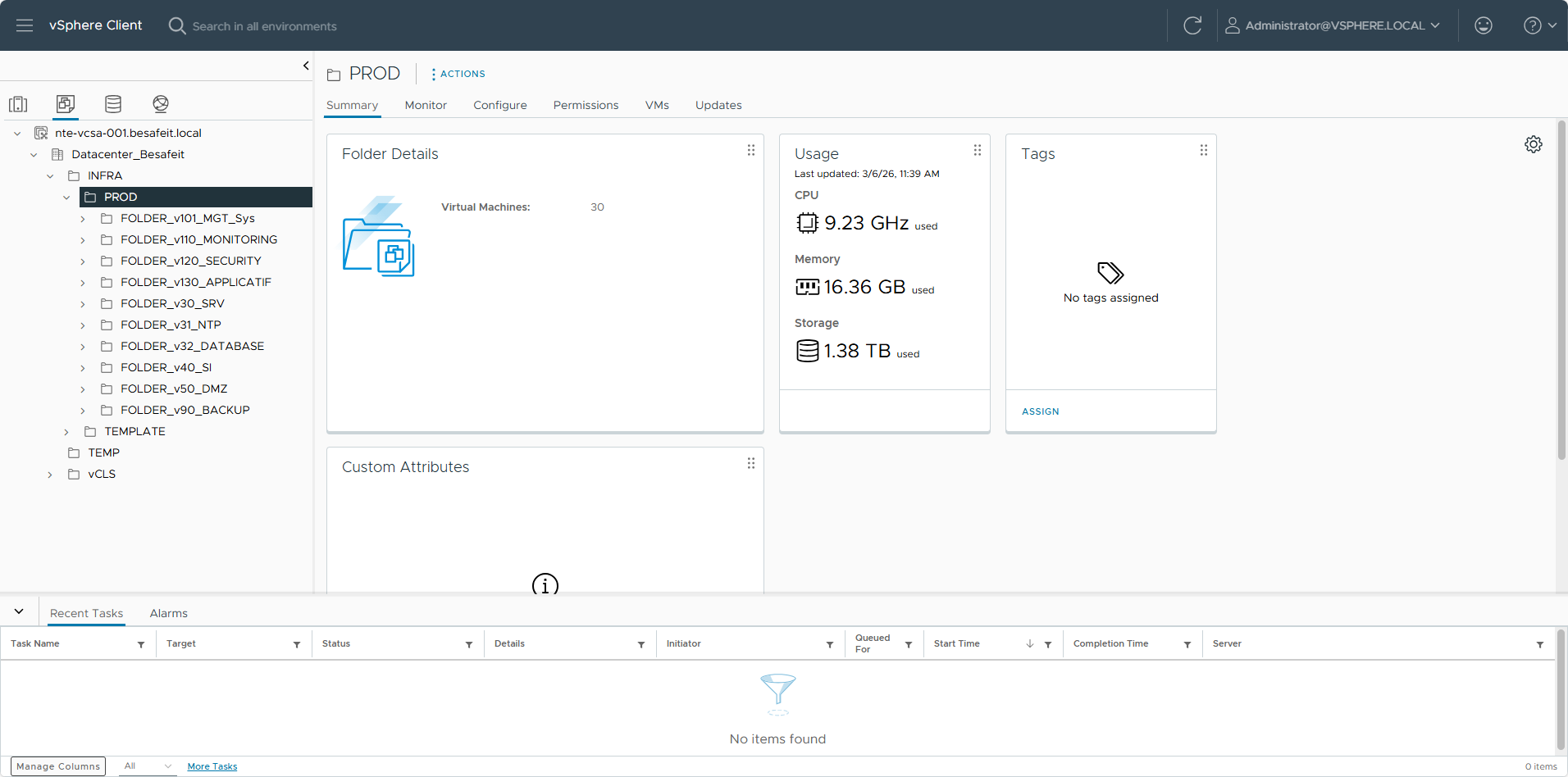

Les machines virtuelles sont organisées dans des dossiers logiques afin de structurer l’infrastructure.

Cette organisation facilite :

  • la lisibilité
  • l'administration
  • la gestion des permissions

Structure des dossiers


Chaque dossier correspond à un réseau ou un rôle spécifique dans l’infrastructure.

Exemples :

  • MONITORING : supervision
  • SECURITY : outils de sécurité
  • DMZ : services exposés
  • BACKUP : infrastructure de sauvegarde

Cette organisation permet de maintenir une infrastructure claire et structurée.

✅ Résumé global

Étape Objectif Résultat attendu
1️⃣ Architecture vCenter BESAFE Centraliser l’administration de l’infrastructure VMware Gestion unifiée via vSphere Client
2️⃣ Cluster VMware Regrouper les hôtes ESXi pour mutualiser les ressources Haute disponibilité et orchestration
3️⃣ Réseau distribué (VDS) Centraliser la gestion réseau des hôtes ESXi VLANs et port groups uniformisés
4️⃣ Organisation du stockage Structurer les datastores VMware Stockage partagé pour les VM
5️⃣ Organisation des machines virtuelles Classer les VM par rôle et par VLAN Infrastructure claire et maintenable
