🔑 Authentification centralisée RADIUS (Microsoft NPS)

Cette page documente le service RADIUS de l’infrastructure BESAFE, reposant sur Microsoft NPS (Network Policy Server). Il centralise l’authentification de l’accès VPN (FortiGate) et de l’administration des switches (Cisco), avec les comptes Active Directory besafeit.local.


⚙️ Détails techniques

Élément Valeur
Rôle Windows NPAS – Network Policy and Access Services (NPS)
Serveur principal NTE-NPS-001 (10.47.30.41 – VLAN 30 SRV)
Serveur secondaire NTE-NPS-002 (haute disponibilité)
OS Microsoft Windows Server 2025 Standard
Domaine besafeit.local
Protocole RADIUS (UDP 1812/1813)
Clients RADIUS FortiGate nte-fw-001, switches nte-sw-001 / nte-sw-002

🔗 Voir aussi la page Pare-feu FortiWiFi 40F (Étape 5) pour le côté consommateur du VPN.


🖥️ Étape 1 : Serveurs NPS

Objectif : héberger le rôle NPS sur deux serveurs membres du domaine pour assurer la haute disponibilité de l’authentification.

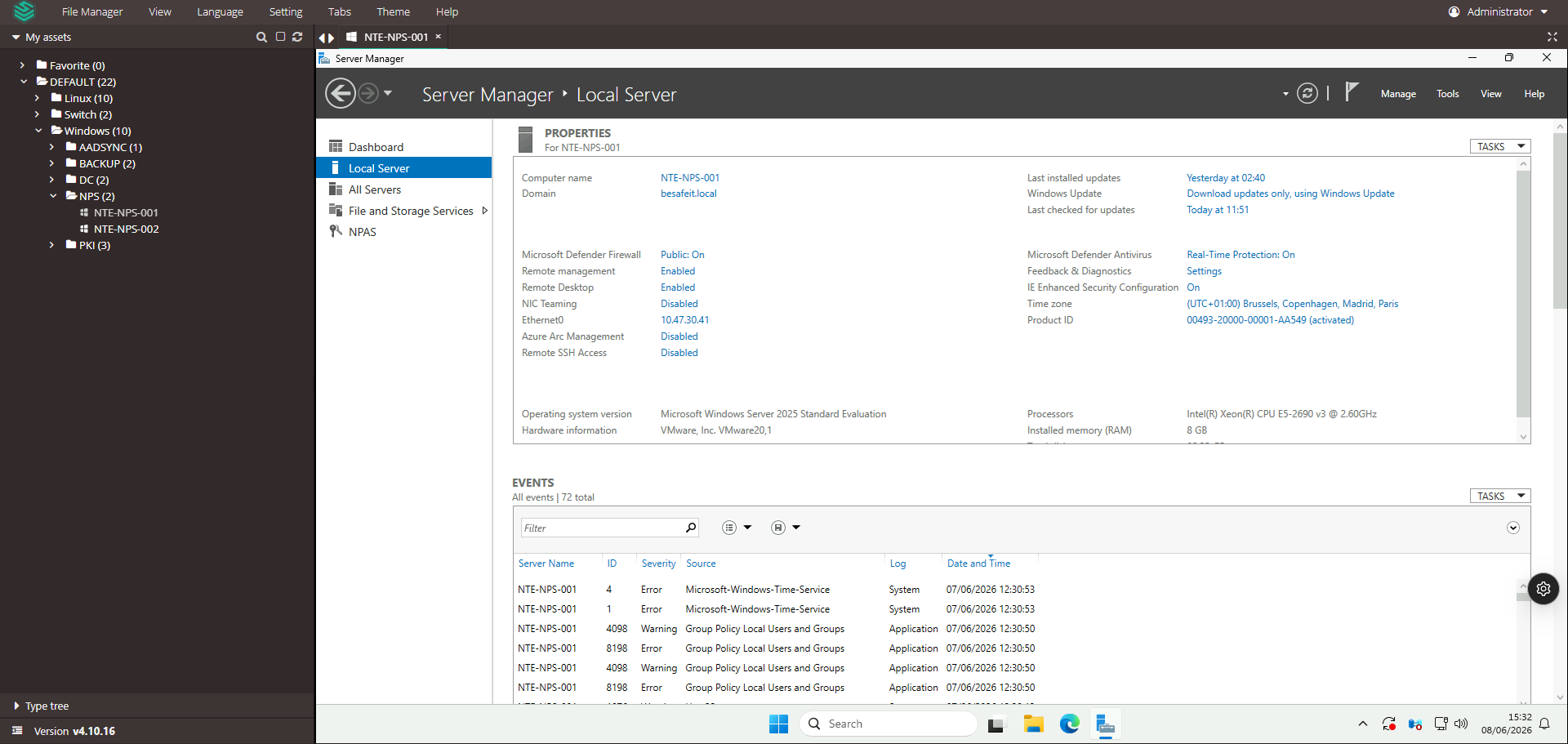

📸 Capture 1 – Serveur NTE-NPS-001

Serveur NTE-NPS-001

Paramètre Valeur
Nom NTE-NPS-001
Domaine besafeit.local
Adresse IP 10.47.30.41 (VLAN 30 – SRV)
OS Windows Server 2025 Standard
Rôle NPAS (NPS)
Processeur / RAM Intel Xeon E5-2690 v3 / 8 Go
Time zone UTC+01:00 (Bruxelles, Paris…)
Defender Firewall / AV On / Real-Time Protection On

🔒 Les serveurs NTE-NPS-001 et NTE-NPS-002 sont membres du domaine besafeit.local, ce qui permet à NPS d’authentifier directement les comptes et groupes Active Directory. ⚠️ Quelques événements Group Policy / Time-Service sont présents dans le journal — à surveiller (synchro NTP / GPO).


🛰️ Étape 2 : Clients RADIUS

Objectif : déclarer dans NPS les équipements autorisés à envoyer des requêtes d’authentification (NAS).

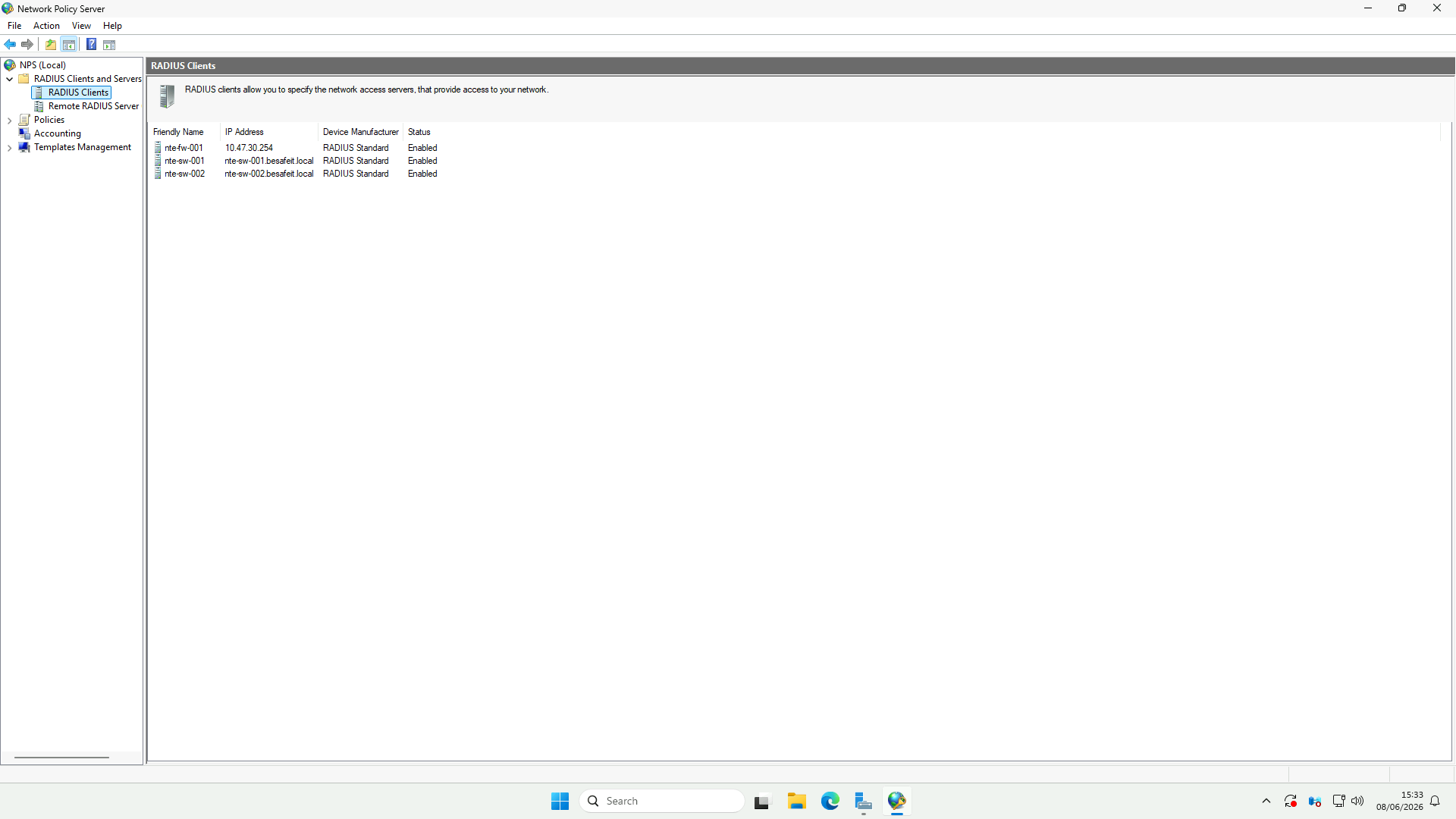

📸 Capture 2 – RADIUS Clients

RADIUS Clients NPS

Friendly Name Adresse Fabricant Statut
nte-fw-001 10.47.30.254 RADIUS Standard 🟢 Enabled
nte-sw-001 nte-sw-001.besafeit.local RADIUS Standard 🟢 Enabled
nte-sw-002 nte-sw-002.besafeit.local RADIUS Standard 🟢 Enabled

💡 Chaque client RADIUS partage un secret avec le NPS (non affiché ici, à ne jamais documenter en clair). ℹ️ Le pare-feu est déclaré via son IP sur le VLAN 30 (10.47.30.254), les switches via leur nom DNS.


📜 Étape 3 : Stratégies réseau (Network Policies)

Objectif : définir qui est autorisé à se connecter et dans quelles conditions. Les stratégies sont évaluées par ordre de traitement croissant.

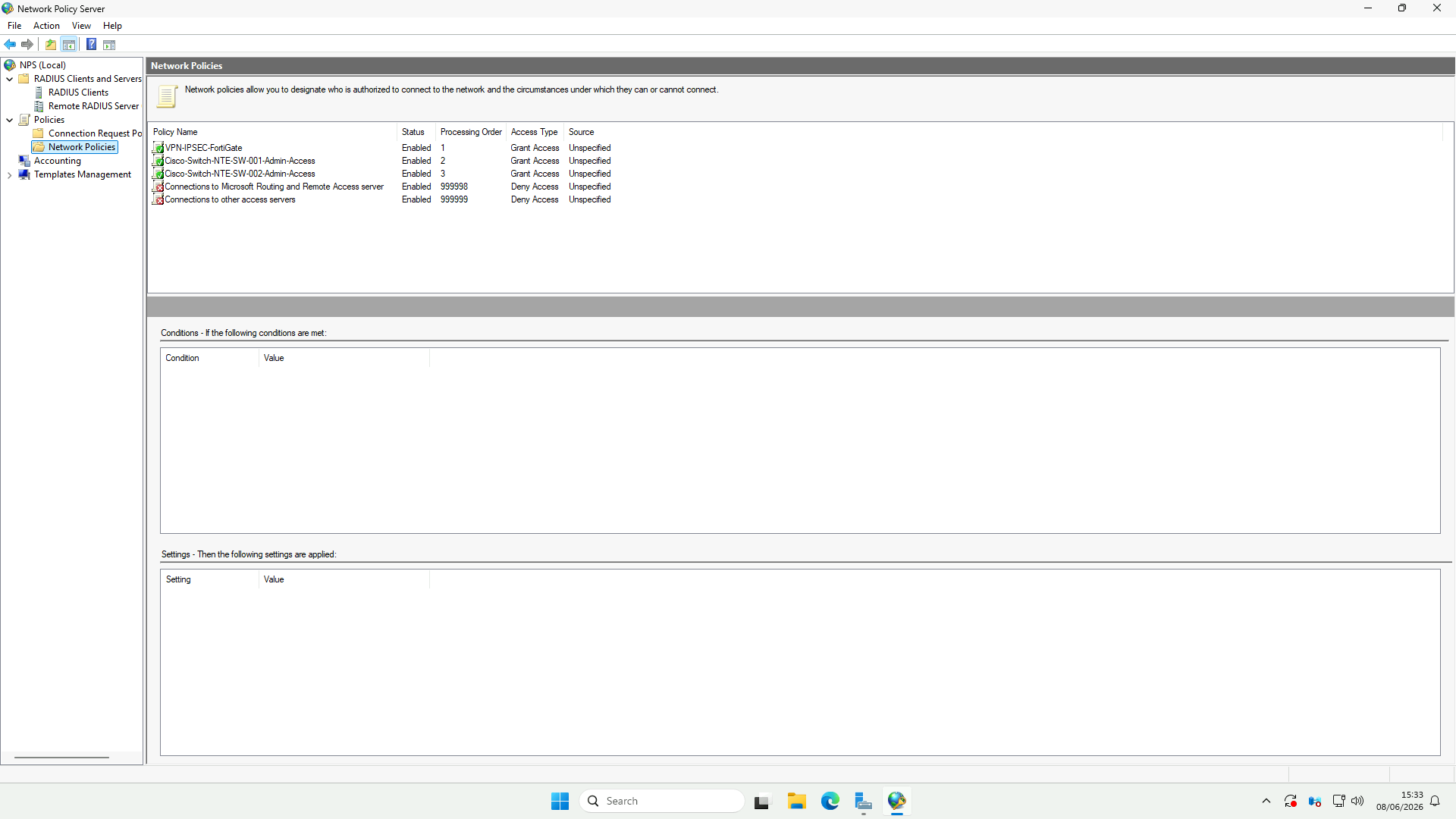

📸 Capture 3 – Network Policies

Network Policies NPS

Ordre Stratégie Statut Accès Rôle
1 VPN-IPSEC-FortiGate Enabled ✅ Grant Access Accès VPN IPSec via le FortiGate
2 Cisco-Switch-NTE-SW-001-Admin-Access Enabled ✅ Grant Access Admin du switch SW-001
3 Cisco-Switch-NTE-SW-002-Admin-Access Enabled ✅ Grant Access Admin du switch SW-002
999998 Connections to Microsoft RRAS server Enabled ⛔ Deny Access Refus par défaut (RRAS)
999999 Connections to other access servers Enabled ⛔ Deny Access Refus par défaut (catch-all)

🧱 Logique de filtrage : les 3 premières stratégies autorisent des cas précis (VPN, admin switches) en s’appuyant sur des groupes AD et le client RADIUS source ; tout le reste tombe dans les deux stratégies Deny par défaut (ordre 999998 / 999999). 💡 L’ordre de traitement est essentiel : NPS applique la première stratégie dont les conditions sont remplies.


🔌 Étape 4 : Configuration côté clients

🛡️ 4.1 – FortiGate (nte-fw-001)

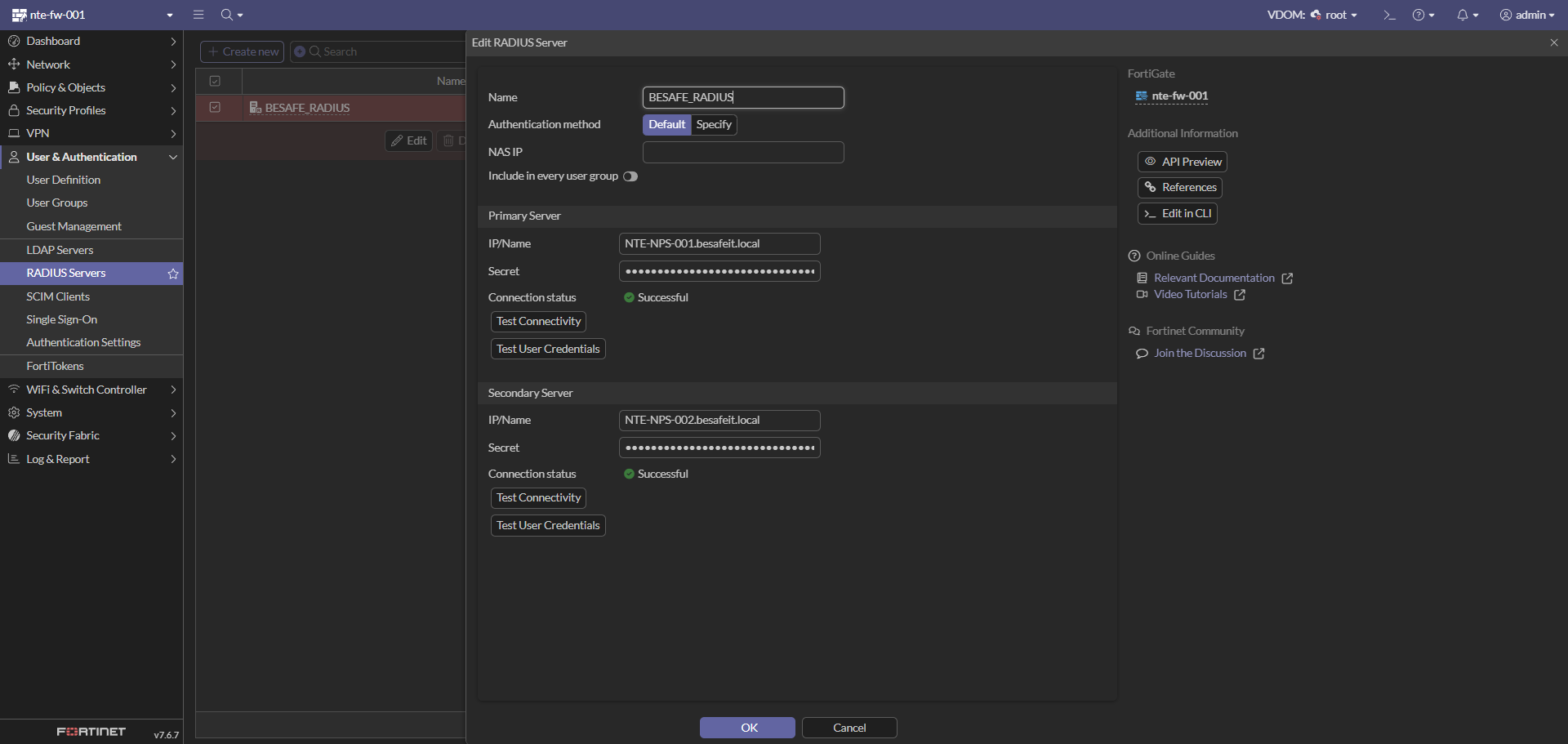

📸 Capture 4 – Serveur RADIUS sur le FortiGate

RADIUS sur FortiGate

Paramètre Valeur
Nom BESAFE_RADIUS
Méthode d’auth. Default
Serveur principal NTE-NPS-001.besafeit.local — 🟢 Successful
Serveur secondaire NTE-NPS-002.besafeit.local — 🟢 Successful

✅ Les deux serveurs répondent (Test Connectivity = Successful). Le FortiGate utilise ce connecteur pour l’authentification VPN IPSec (stratégie NPS VPN-IPSEC-FortiGate).


🔧 4.2 – Switch Cisco (NTE-SW-001 / 002)

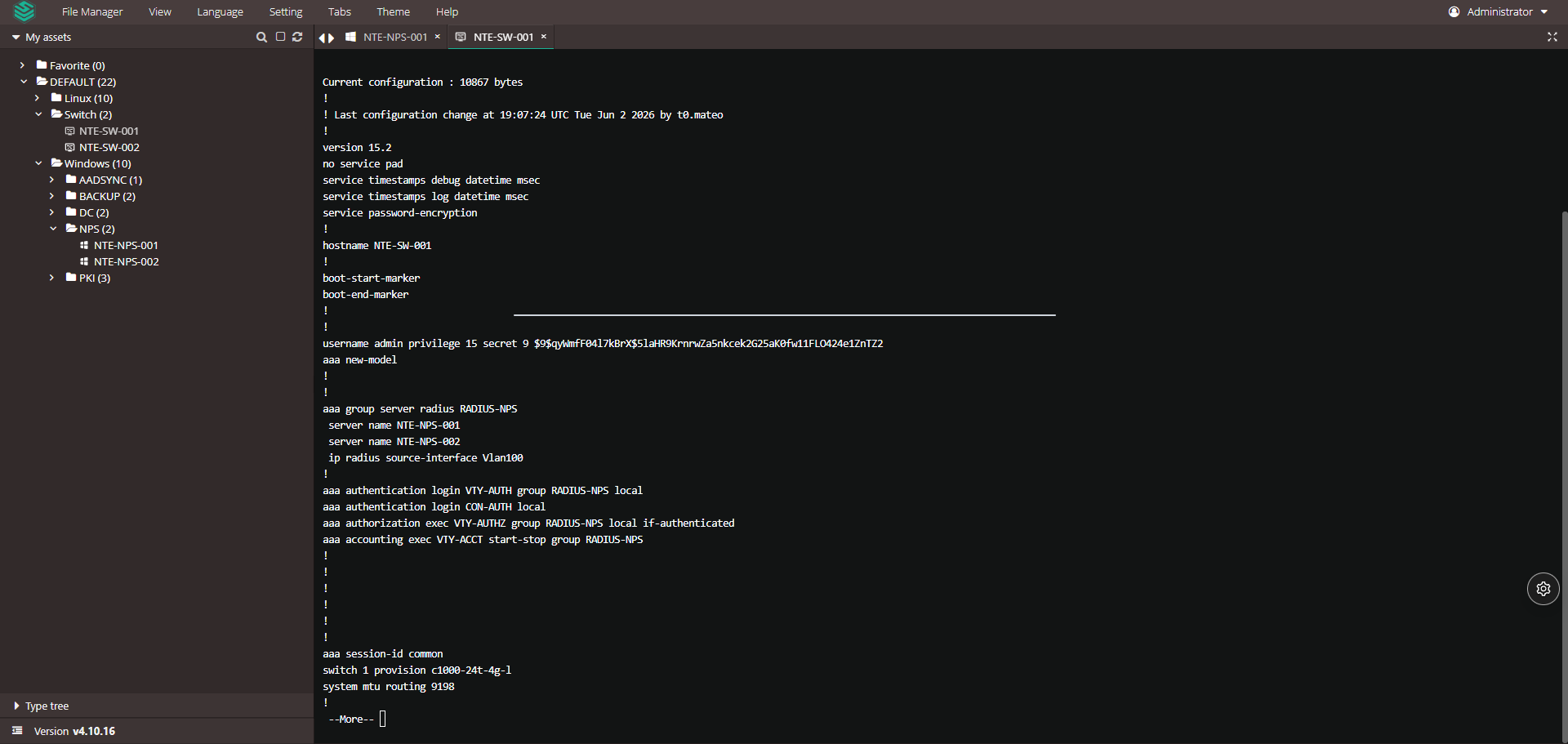

📸 Capture 5 – Configuration AAA RADIUS du switch

Config AAA switch Cisco

Modèle : Cisco Catalyst C1000-24T-4G-L (IOS 15.2). Extrait de la configuration AAA :

aaa new-model
!
aaa group server radius RADIUS-NPS
 server name NTE-NPS-001
 server name NTE-NPS-002
 ip radius source-interface Vlan100
!
aaa authentication login VTY-AUTH group RADIUS-NPS local
aaa authentication login CON-AUTH local
aaa authorization exec VTY-AUTHZ group RADIUS-NPS local if-authenticated
aaa accounting exec VTY-ACCT start-stop group RADIUS-NPS
!
username admin privilege 15 secret 9 <REDACTED>

Lecture de la configuration :

Ligne Signification
aaa group server radius RADIUS-NPS Groupe pointant vers les 2 serveurs NPS (NTE-NPS-001, NTE-NPS-002)
ip radius source-interface Vlan100 Les requêtes RADIUS partent du VLAN 100 (MGT_NET)
authentication login VTY-AUTH … group RADIUS-NPS local Connexion VTY (SSH) → RADIUS, repli local si NPS injoignable
authentication login CON-AUTH local Connexion console → compte local uniquement
authorization exec VTY-AUTHZ … if-authenticated Niveau de privilège attribué après authentification réussie
accounting exec VTY-ACCT start-stop Journalisation des sessions admin vers NPS

🔒 Le repli local (fallback) garantit qu’un administrateur peut toujours se connecter en console même si les deux NPS sont indisponibles. ⚠️ Le hash du compte admin (secret 9 …) est masqué ici : ne jamais publier de secret/hash dans le wiki.


✅ Résumé global

Étape Élément Description État
1️⃣ Serveurs NPS NTE-NPS-001 / 002 (AD besafeit.local)
2️⃣ Clients RADIUS FortiGate + 2 switches Cisco
3️⃣ Network Policies VPN + admin switches (Grant) + Deny par défaut
4️⃣ FortiGate Connecteur BESAFE_RADIUS (HA, testé OK)
5️⃣ Switches Cisco AAA RADIUS-NPS + repli local
