🛡️ Configuration du pare-feu Fortinet FortiWiFi 40F

Cette page documente la configuration complète du pare-feu FortiWiFi 40F (nte-fw-001) utilisé dans l’infrastructure BESAFE. Il assure le routage inter-VLAN, le filtrage, le NAT, le VPN et le point d’accès Wi-Fi d’administration, le tout en architecture multi-VDOM.


⚙️ Détails techniques

Élément Valeur
Modèle FortiWiFi 40F (Region-E)
Hostname nte-fw-001
Numéro de série FWF40FTK20010876
Firmware v7.6.7 build3704 (Mature)
Rôle Pare-feu, routage inter-VLAN, NAT, VPN, Wi-Fi
VDOM Multi-VDOM activé (Global / root) — 3 / 10
IP publique (WAN) 62.160.23.130
Méthode d’administration HTTPS / SSH

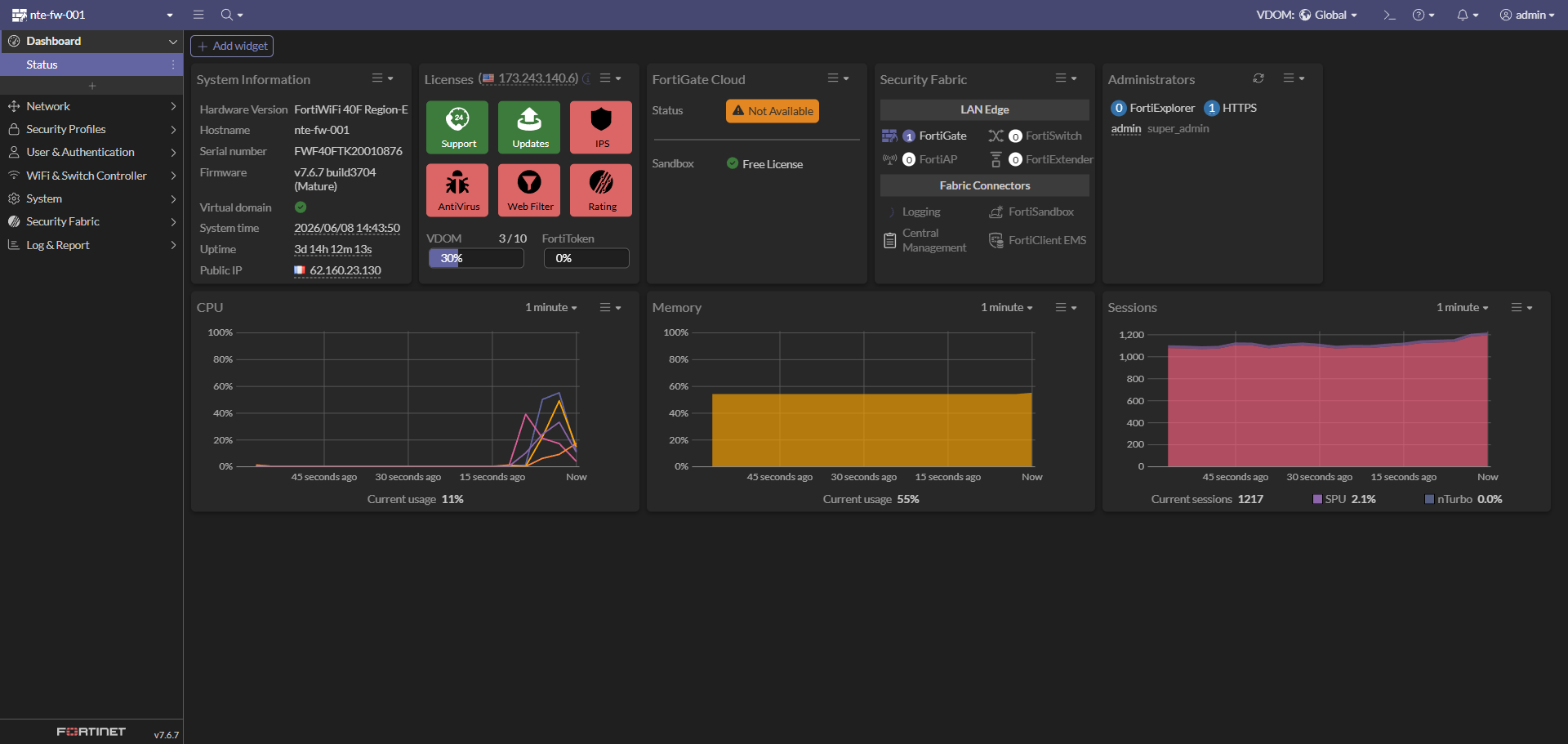

📸 Capture 1 – Tableau de bord (Status)

Dashboard FortiWiFi 40F

Vue d’ensemble de l’état du boîtier :

  • System time : 2026/06/08 — Uptime : 3j 14h
  • CPU : ~11 % · Mémoire : ~55 % · Sessions : ~1200
  • Licences : Support / Updates actifs, FortiGate Cloud non utilisé
  • Security Fabric : FortiGate racine, connecteurs disponibles (Logging, FortiSandbox, etc.)

🌐 Étape 1 : Configuration réseau

Objectif : définir les interfaces physiques, l’agrégat LACP et les VLANs associés afin d’assurer le routage entre les réseaux internes et la connectivité Internet.

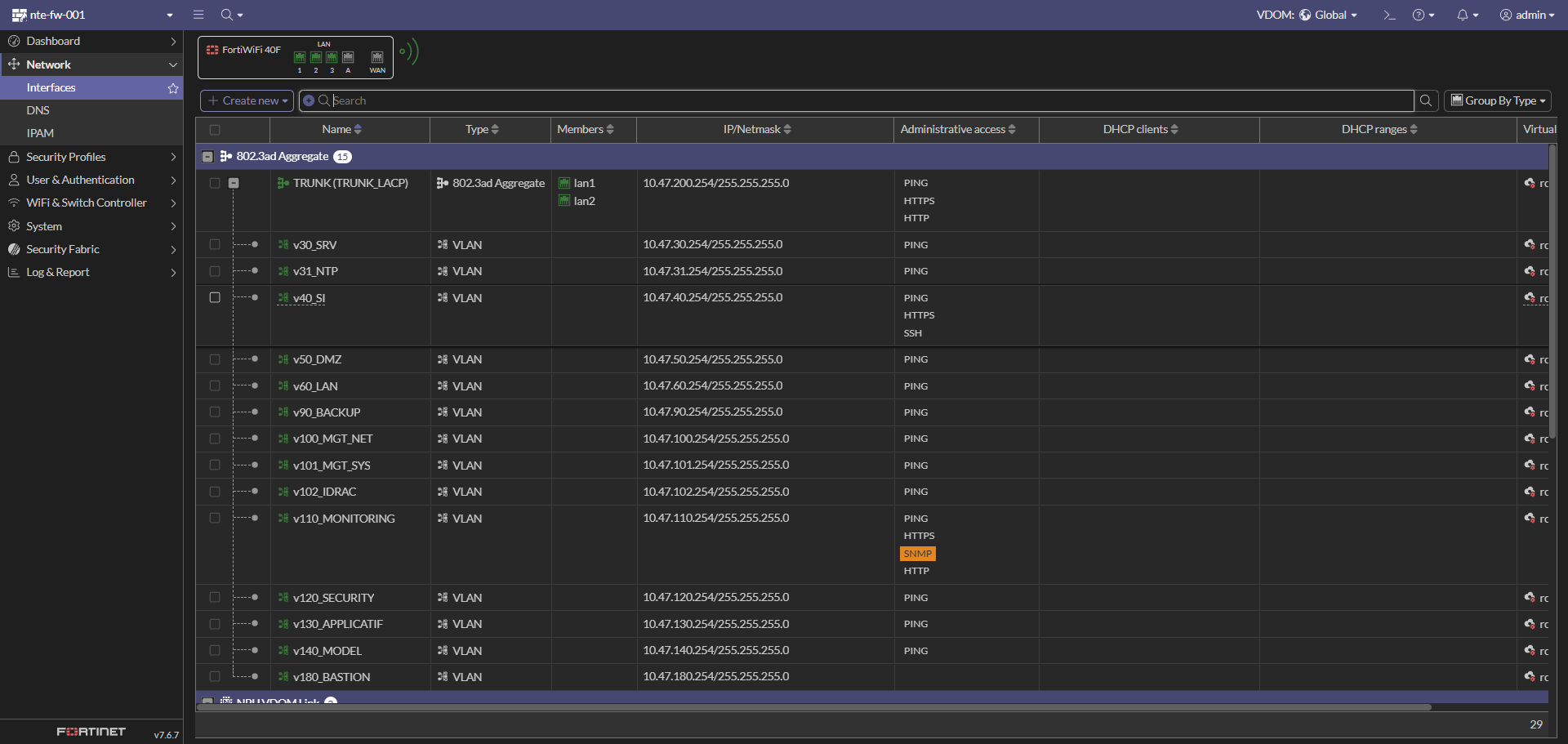

📸 Capture 2 – Interfaces & VLANs (agrégat LACP)

Interfaces et VLANs

Le LAN interne repose sur un agrégat 802.3ad (LACP) nommé TRUNK (TRUNK_LACP), composé des ports physiques lan1 et lan2. Tous les VLANs internes sont tagués sur ce trunk.

Interface Type Réseau / IP FW (.254) Accès admin
TRUNK (TRUNK_LACP) 802.3ad Aggregate (lan1 + lan2) 10.47.200.254/24 PING, HTTPS, HTTP

VLANs transportés par le trunk :

VLAN Interface Réseau IP FW (.254) Accès admin Description
30 v30_SRV 10.47.30.0/24 10.47.30.254 PING Serveurs AD / DNS / DHCP
31 v31_NTP 10.47.31.0/24 10.47.31.254 PING Serveurs de temps (NTP)
40 v40_SI 10.47.40.0/24 10.47.40.254 PING, HTTPS, SSH Admin / SI interne
50 v50_DMZ 10.47.50.0/24 10.47.50.254 PING Réseau exposé (DMZ)
60 v60_LAN 10.47.60.0/24 10.47.60.254 PING Utilisateurs internes
90 v90_BACKUP 10.47.90.0/24 10.47.90.254 PING Sauvegarde (Veeam / NAS)
100 v100_MGT_NET 10.47.100.0/24 10.47.100.254 PING Mgmt Switch / réseau
101 v101_MGT_SYS 10.47.101.0/24 10.47.101.254 PING Mgmt ESXi / VCSA
102 v102_IDRAC 10.47.102.0/24 10.47.102.254 PING Accès iDRAC serveurs
110 v110_MONITORING 10.47.110.0/24 10.47.110.254 PING, HTTPS, SNMP, HTTP Supervision (Zabbix / Grafana)
120 v120_SECURITY 10.47.120.0/24 10.47.120.254 PING Wazuh / IDS / SOC
130 v130_APPLICATIF 10.47.130.0/24 10.47.130.254 PING GLPI / Nextcloud / Vault
140 v140_MODEL 10.47.140.0/24 10.47.140.254 PING Réseau de gabarit / template
180 v180_BASTION 10.47.180.0/24 10.47.180.254 PING Bastion d’administration

💡 L’accès administratif (HTTPS / SSH) n’est ouvert que sur les VLANs nécessaires (v40_SI, v110_MONITORING, trunk). Le reste est limité au PING pour le diagnostic.

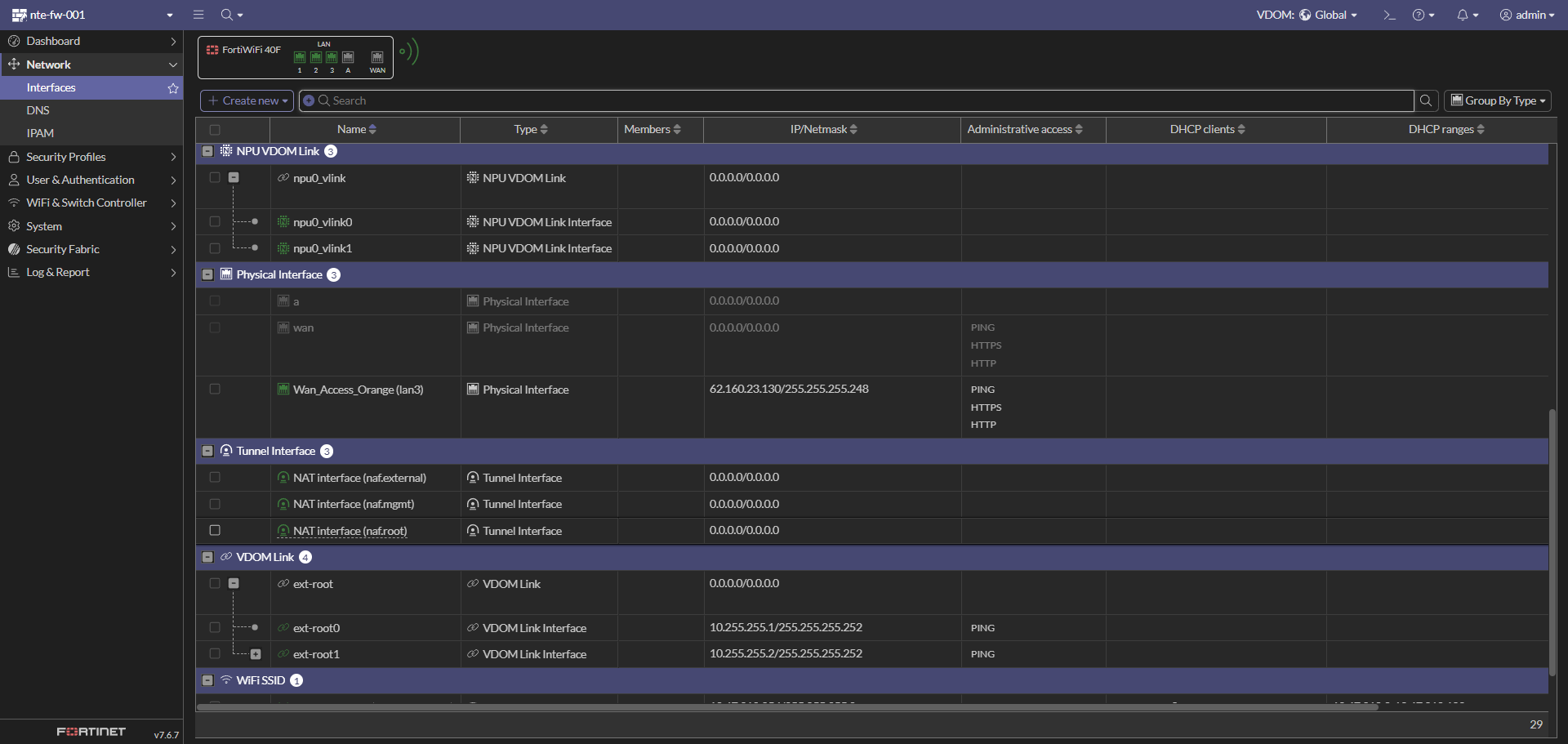

📸 Capture 3 – Interfaces WAN & liens VDOM

Interfaces WAN et liens VDOM

Interface Type Réseau / IP Accès admin Description
wan Physical Interface (DHCP) PING, HTTPS, HTTP Interface WAN
Wan_Access_Orange (lan3) Physical Interface 62.160.23.130/29 PING, HTTPS, HTTP Accès Internet (Orange)
ext-root0 VDOM Link Interface 10.255.255.1/30 PING Lien inter-VDOM côté root
ext-root1 VDOM Link Interface 10.255.255.2/30 PING Lien inter-VDOM (utilisé par le VPN)
npu0_vlink0/1 NPU VDOM Link Lien matériel NPU entre VDOM

🧱 L’architecture multi-VDOM sépare la partie « accès / WAN » (Global) de la partie « production » (root). Le trafic transite via les liens ext-root (10.255.255.0/30).


⚙️ Bonnes pratiques

  • 🔒 Limiter l’accès administratif (HTTPS/SSH) aux seuls VLANs d’administration.
  • 🧱 Créer des objets / zones par VLAN pour simplifier les règles (Zone_v30_SRV, etc.).
  • 🕒 Activer la synchro NTP (VLAN 31) pour des logs cohérents.
  • 🔁 Vérifier l’état LACP du trunk (lan1 + lan2) côté switch.

📶 Étape 2 : Point d’accès Wi-Fi (FortiWiFi)

Objectif : exposer un SSID d’administration sécurisé via la radio intégrée du FortiWiFi 40F.

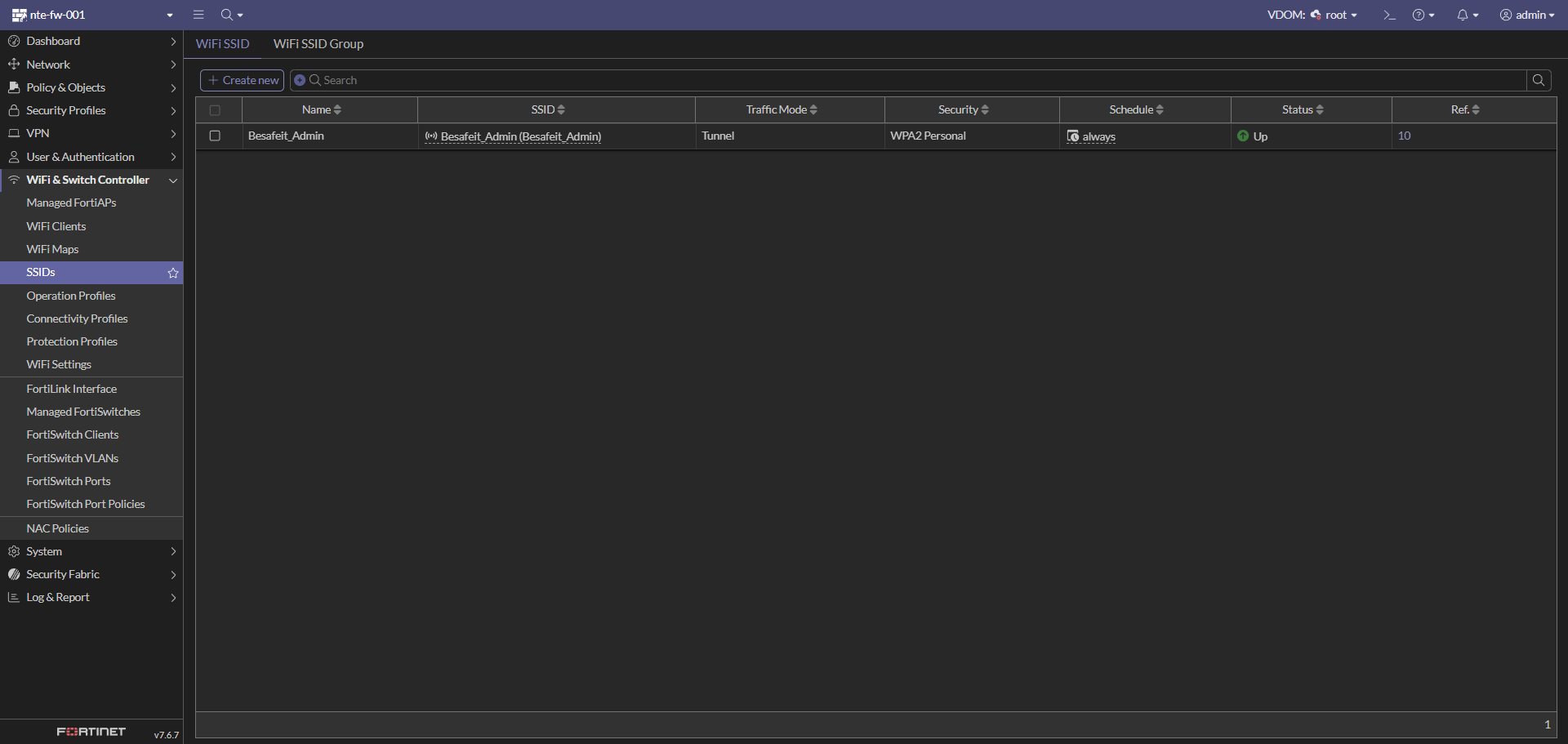

📸 Capture 4 – SSID configuré

SSID Besafeit_Admin

Paramètre Valeur
Nom / SSID Besafeit_Admin
Traffic Mode Tunnel
Sécurité WPA2 Personal
Schedule always
Statut 🟢 Up

💡 Le SSID est diffusé en mode Tunnel : le trafic Wi-Fi est remonté jusqu’au FortiGate avant d’être filtré par la politique, ce qui permet de l’assigner à une zone (Besafeit_Admin) dans les règles.


🔐 Étape 3 : VPN IPSec (Client-to-Site / Dialup)

Objectif : permettre l’accès distant sécurisé au réseau BESAFE via FortiClient (IPSec dialup), avec authentification sur annuaire et chiffrement moderne.

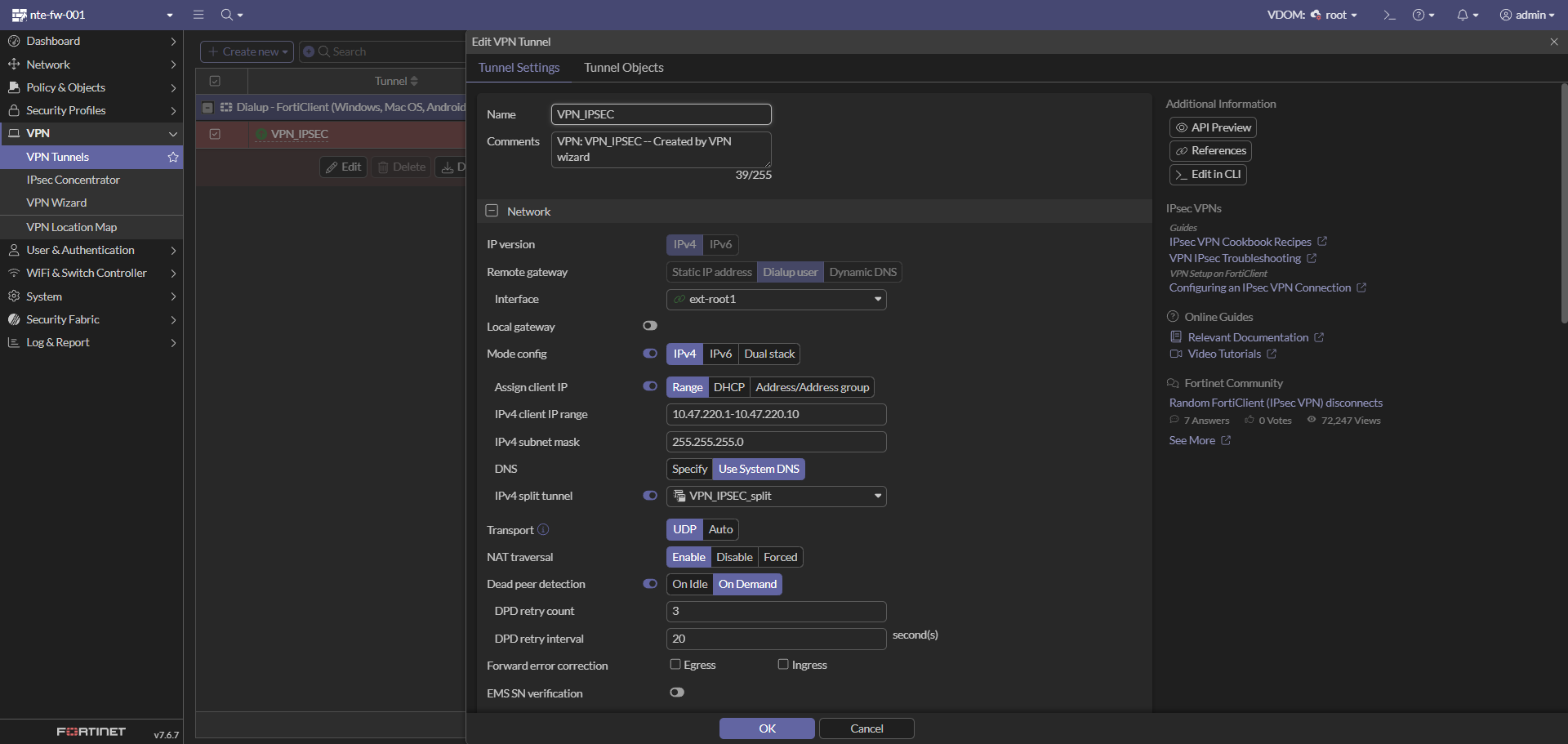

📸 Capture 5 – Paramètres réseau du tunnel

VPN IPSec - Tunnel Settings

Paramètre Valeur
Nom VPN_IPSEC
Type Dialup user (Client-to-Site)
Interface ext-root1
Mode config Activé (IPv4)
Plage IP clients 10.47.220.1 – 10.47.220.10
Masque 255.255.255.0
DNS Use System DNS
Split tunnel VPN_IPSEC_split
Transport UDP
NAT traversal Enable
Dead Peer Detection On Demand (retry 3 / 20 s)
Paramètre Valeur
:-- :--
Méthode Pre-shared Key
IKE Version 2
EAP Activé (EAP identity request)
User group Ipsec_Users
Accepted peer ID / Remote gateway Any
Phase 1 :
- Chiffrement / authentification : AES128-SHA256 et AES256-SHA256
- Groupes Diffie-Hellman : 20 et 21
- Key lifetime : 86400 s

Phase 2 (sélecteurs) :

Nom Local Address Remote Address
VPN_IPSEC 0.0.0.0/0.0.0.0 0.0.0.0/0.0.0.0

✅ Le tunnel Dialup - FortiClient complète la configuration pour les clients Windows / macOS / Android.


🧱 Étape 4 : Politique de filtrage (Firewall Policy)

Objectif : organiser le filtrage par groupes de séquence (Sequence Grouping View) pour une lecture claire selon le rôle des flux.

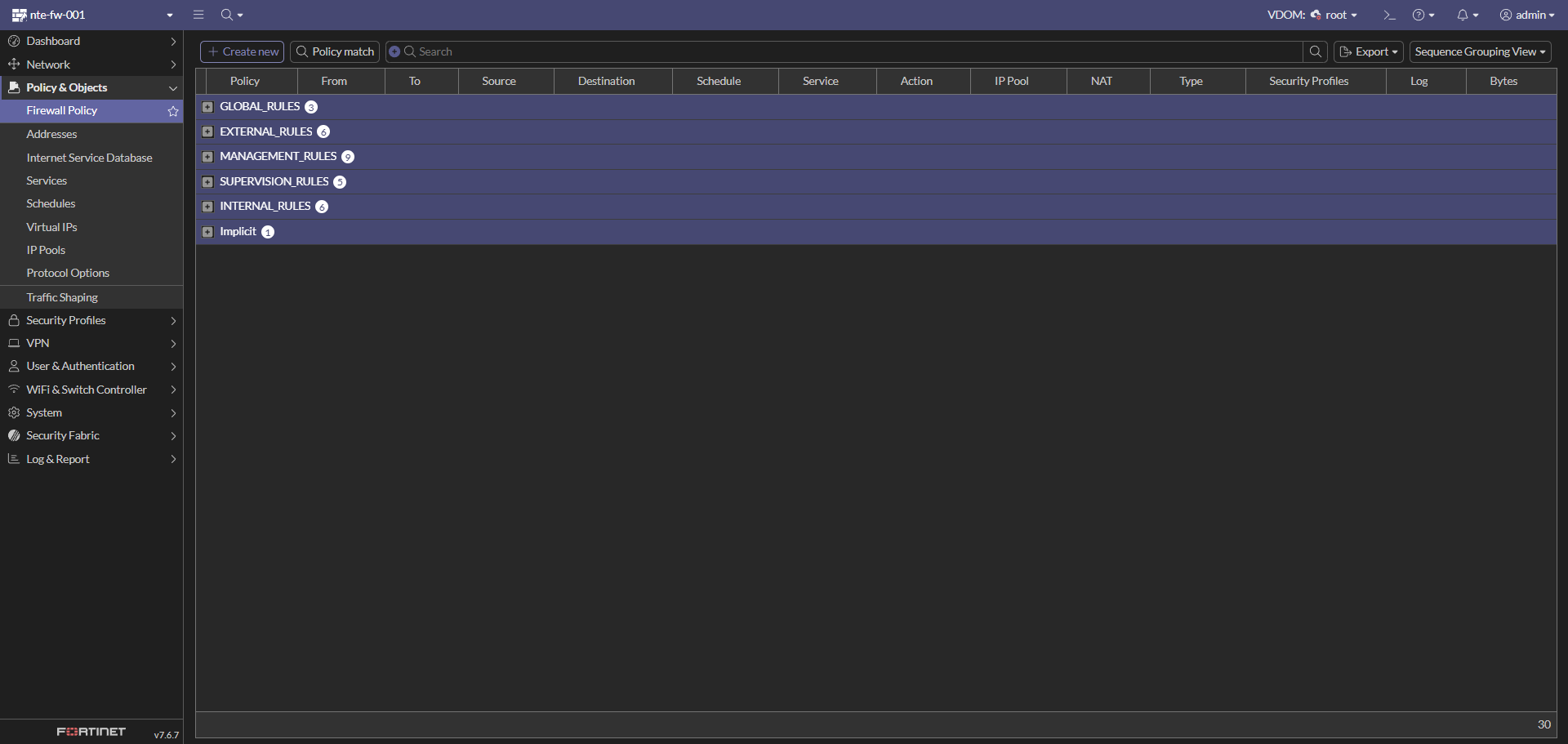

📸 Capture 8 – Vue globale des groupes de règles

Firewall Policy - vue groupée

Groupe Nb de règles Rôle
GLOBAL_RULES 3 Règles transverses (PING, AD/LDAP/DNS, NTP)
EXTERNAL_RULES 6 Flux sortants vers Internet (WAN)
MANAGEMENT_RULES 9 Administration depuis le bastion / SI
SUPERVISION_RULES 5 Supervision
INTERNAL_RULES 6 Flux inter-VLAN applicatifs
Implicit 1 Implicit Deny (refus par défaut)

GLOBAL_RULES

ID Nom Source → Destination Service Action
30 GLP-ALL-ALLOW-PING any → any PING ✅ ACCEPT
10 GLB-POL-ALL-DC-LDAP/DNS-ALLOW Zones internes → Zone_v30_SRV (GRP_DC) Windows AD ✅ ACCEPT
11 GLB-POL-ALL-NTP-NTP-ALLOW Zones internes → Zone_v31_NTP (VIP-NTP) NTP ✅ ACCEPT

EXTERNAL_RULES (vers ext-root1 / Internet)

ID Nom Service Action
32 Accès Internet utilisateurs (LAN/SI/VPN) Email Access, Web Access ✅ ACCEPT
40 SRV-EXT-ALLOW-INTERNET Web, Email, Rustdesk (TCP/UDP) ✅ ACCEPT
33 EXT-DMZ-ALLOW-HTTPSNTE-NPM-001 HTTPS ✅ ACCEPT
13 DC-EXT-ALLOW-NTP (GRP_DC) NTP ✅ ACCEPT
20 NTP-EXT-ALLOW-NTP (GRP-NTP) NTP ✅ ACCEPT

Accès d’administration, principalement depuis le bastion (Zone_v180_BASTION), le SI (Zone_v40_SI) et la zone VPN, vers les comptes/objets sources NTE-BASTION-001, NTE-PAWT0-001 et VPN_IPSEC_range.

ID Nom Destination Service
26 INT-MGMT-BASTION-ALLOW-HTTPS NTE-BASTION-001 HTTPS
21 INT-MGMT-DEB-ALLOW-SSH GRP_LINUX Jump_SSH
17 INT-MGMT-DC-RDP-ALLOW-RDP GRP_Windows Jump_RDP
9 INT-MGMT-FORTI-HTTPS-ALLOW-WEB NTE-FW-001 Port_FW
7 INT-MGMT-IDRAC-HTTP-ALLOW-WEB GRP_IDRAC HTTPS, VNC
8 INT-MGMT-SW-SSH-ALLOW-SSH GRP_SW SSH
12 INT-MGMT-ESXI-HTTPS-ALLOW-WEB GRP_ESXI HTTPS, PORT_VCSA, SSH
14 INT-MGMT-NAS-RDP-ALLOW-RDP NTE-NAS-001 RDP
31 INT-MGMT-NPM-ALLOW-WEB NTE-NPM-001 Port_NPM

Flux depuis Zone_v110_MONITORING (source NTE-SUP-001) vers les équipements supervisés.

ID Nom Cible Service État
27 SUP_TO_OTHER_ALLOW_SNMP GRP_LINUX, GRP_SNMP_SUP SNMP
41 SUP_TO_ESXi_ALLOW_HTTPS GRP_ESXI HTTPS, Daemon_VCSA
28 SUP_TO_OTHER_ALLOW_WinRM GRP_Windows WinRM
29 SUP_TO_OTHER_ALLOW_SSH GRP_LINUX SSH
35 SUP_TO_FW_ALLOW_HTTPS NTE-FW-001 Port_FW

Flux applicatifs inter-VLAN.

ID Nom Flux Service État
24 SW_TO_NPS_ALLOW_RADIUS Zone_v100_MGT_NETZone_v30_SRV (GRP_NPS) RADIUS
34 DMZ-TO-APPLICATIF-ALLOW-HTTP Zone_v50_DMZZone_v130_APPLICATIF Port_Vault, Port_Wiki, Port_Cloud
37 LAN-TO-APPLICATIF-ALLOW-WEB LAN/SI/VPN → Zone_v130_APPLICATIF HTTP, HTTPS
25 SRV-TO-SECURITY-ALLOW-WAZUH Zones → Zone_v120_SECURITY (NTE-WAZUH-001) Port_Wazuh
38 BACKUP_TO_NAS_ISCSI Zone_v90_BACKUPZone_v101_MGT_SYS (NTE-NAS-001) iSCSI
36 BACKUP_TO_ESXi_ALLOW_WEB_&_NFC Zone_v90_BACKUPZone_v101_MGT_SYS (GRP_ESXI) HTTPS, NFC
Implicit Deny (0) any → any ALL 🚫 DENY

💡 Tout flux non explicitement autorisé tombe dans le Implicit Deny (refus par défaut).


🛂 Étape 5 : Authentification (RADIUS / NPS)

Objectif : centraliser l’authentification (VPN, accès) sur les serveurs NPS de BESAFE via RADIUS, en haute disponibilité.

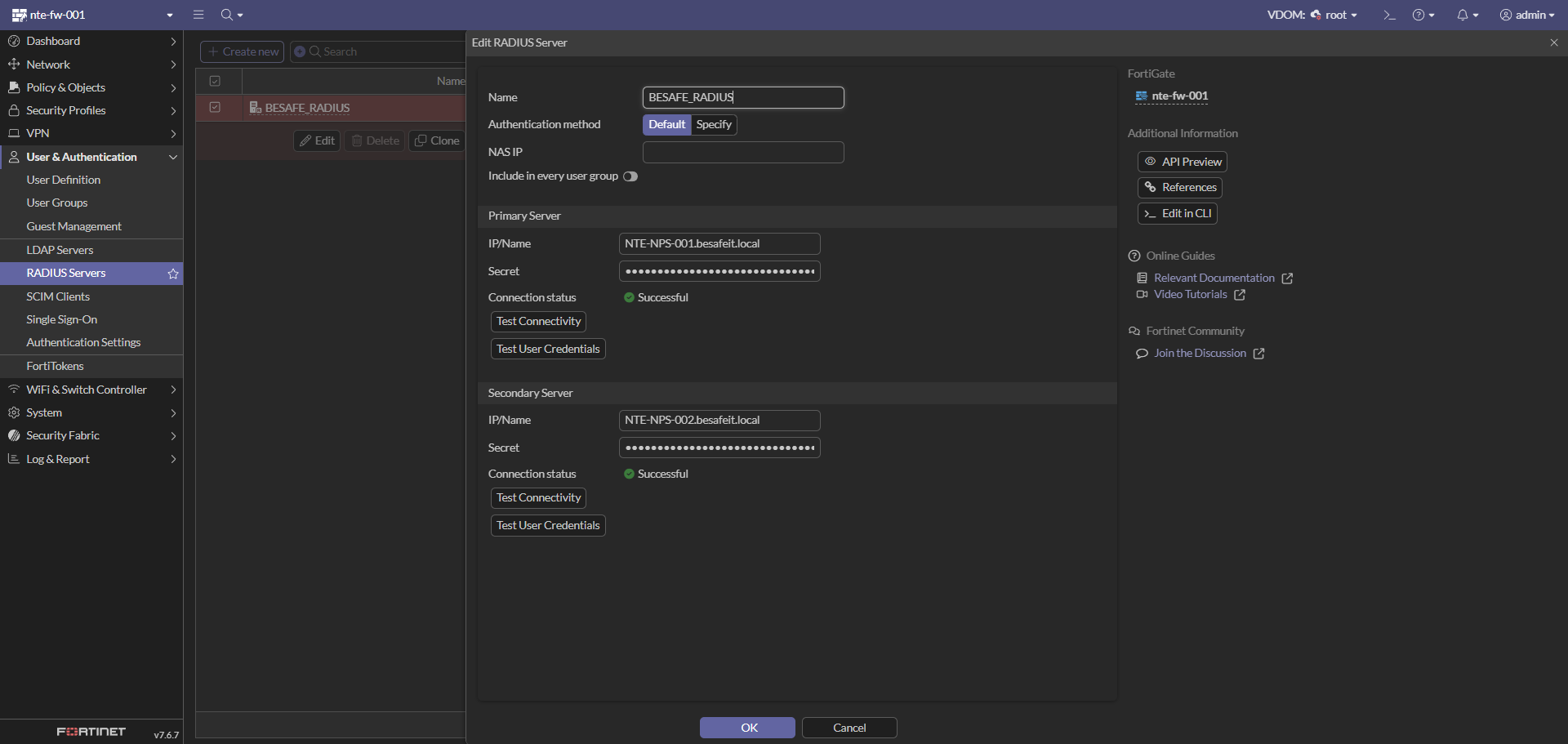

📸 Capture 13 – Serveur RADIUS

Serveur RADIUS BESAFE

Paramètre Valeur Commentaire
Nom BESAFE_RADIUS Connecteur RADIUS
Méthode d’auth. Default
Serveur principal NTE-NPS-001.besafeit.local 🟢 Connexion réussie
Serveur secondaire NTE-NPS-002.besafeit.local 🟢 Connexion réussie (HA)

🔒 Notes de sécurité BESAFE : - Les secrets RADIUS ne doivent jamais apparaître en clair dans la documentation. - Le double serveur NPS assure la haute disponibilité de l’authentification. - Le groupe Ipsec_Users est utilisé pour autoriser l’accès VPN via cette authentification.


✅ Résumé global

Étape Élément Description État
1️⃣ Réseau Trunk LACP + VLANs + WAN (multi-VDOM)
2️⃣ Wi-Fi SSID Besafeit_Admin (WPA2, Tunnel)
3️⃣ VPN IPSec Dialup FortiClient, IKEv2, EAP
4️⃣ Filtrage 6 groupes de règles (certains désactivés) ⚠️
5️⃣ Authentification RADIUS NPS (HA)
