🔁 Nginx Proxy Manager

Mise en place d’un Nginx Proxy Manager , il est le point d'entré par internet vers mes ressources interne.

⚙️ Détails techniques

Élément Valeur
OS Debian 13
Rôle Reverse-proxy / entrée HTTP(S) unique Internet
NPM NTE-NPM-001 – 10.47.50.201/24 (DMZ)
Ports exposés 80 / 443 / 81 (UI Admin)

🌐 Étape 1 : Architecture & rôle du service

Nginx Proxy Manager (NPM) est utilisé dans l’infrastructure BESAFE comme reverse proxy central.

Son rôle est de permettre l’exposition sécurisée des services internes vers Internet.

Il agit comme une passerelle HTTP/HTTPS entre l’extérieur et les applications hébergées dans l’infrastructure.

Principe de fonctionnement

Lorsqu’un utilisateur accède à un service via un nom de domaine : https://wiki.besafeit.fr

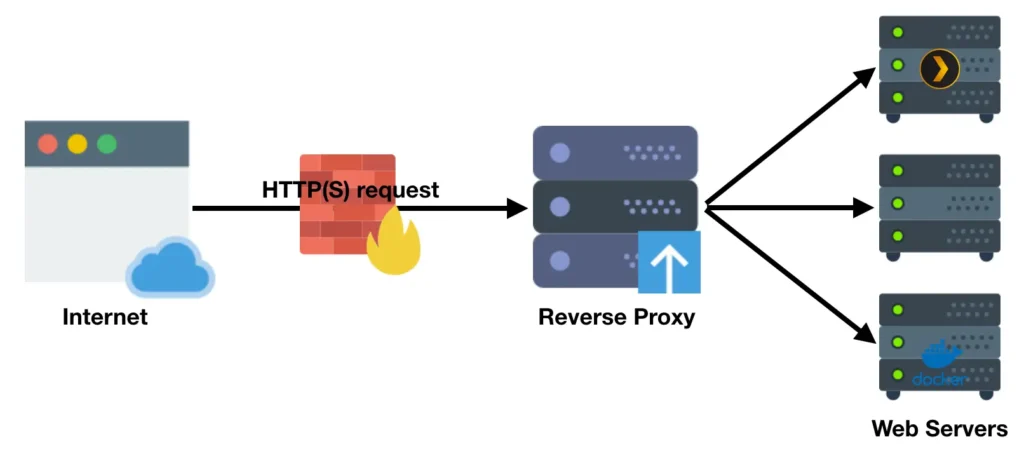

la requête suit le chemin suivant : reverseproxy.png

NPM agit donc comme point d’entrée unique pour les applications web.

Rôle du Reverse Proxy

Le reverse proxy permet plusieurs fonctions essentielles :

Terminaison TLS

Les certificats SSL sont gérés directement par NPM :

  • génération automatique via Let's Encrypt
  • renouvellement automatique
  • gestion centralisée des certificats

Publication des services internes

Les applications internes ne sont jamais exposées directement sur Internet.

NPM redirige simplement les requêtes vers les services internes.

Exemple : wiki.besafeit.fr → 10.47.130.102:3000 vault.besafeit.fr → 10.47.130.201:8080 cloud.besafeit.fr → 10.47.50.210:8080

🐳 Étape 2 : Déploiement Docker

Dans l’infrastructure BESAFE, Nginx Proxy Manager est déployé via Docker Compose sur une machine dédiée.

Le service est composé de deux conteneurs :

  • nginx proxy manager
  • base de données MariaDB

Cette architecture permet :

  • la persistance des données
  • une maintenance simplifiée
  • un déploiement rapide
  • une isolation des services

Arborescence du service

Le service est installé dans le répertoire : /opt/npm Structure : /opt/npm ├── docker-compose.yml ├── data/ ├── letsencrypt/ └── mysql/

Description des répertoires :

Répertoire Rôle
data configuration NPM
letsencrypt certificats SSL
mysql données MariaDB

Fichier docker-compose.yml

services:

  app:
    image: 'jc21/nginx-proxy-manager:latest'
    restart: unless-stopped

    ports:
      - "80:80"     # HTTP
      - "443:443"   # HTTPS
      - "81:81"     # Interface Admin

    environment:
      TZ: "Australia/Brisbane"
      DB_MYSQL_HOST: "db"
      DB_MYSQL_PORT: 3306
      DB_MYSQL_USER: "npm"
      DB_MYSQL_PASSWORD: "npm"
      DB_MYSQL_NAME: "npm"

    volumes:
      - ./data:/data
      - ./letsencrypt:/etc/letsencrypt
    depends_on:
      - db

  db:
    image: 'jc21/mariadb-aria:latest'
    restart: unless-stopped
    environment:
      MYSQL_ROOT_PASSWORD: "npm"
      MYSQL_DATABASE: "npm"
      MYSQL_USER: "npm"
      MYSQL_PASSWORD: "npm"
      MARIADB_AUTO_UPGRADE: '1'
    volumes:
      - ./mysql:/var/lib/mysql

Port exposés :

Port Fonction
80 HTTP
443 HTTPS
81 Interface d'administration

Démarrage du service :

Dans le répertoire : /opt/npm

docker compose up -d
docker ps

🔐 Étape 3 : Certificats Let's Encrypt via DNS Cloudflare

Dans l’infrastructure BESAFE, Nginx Proxy Manager gère les certificats TLS de manière centralisée via Let’s Encrypt.

La méthode utilisée n’est pas le challenge HTTP classique, mais un challenge DNS avec Cloudflare.

Cette approche permet :

  • d’émettre des certificats sans exposer temporairement le port HTTP
  • de gérer facilement plusieurs sous-domaines
  • d’automatiser le renouvellement des certificats
  • de s’intégrer proprement à une architecture reverse proxy

Principe de fonctionnement

Le mécanisme repose sur la chaîne suivante :

Nginx Proxy Manager
   │
   ▼
Cloudflare API
   │
   ▼
Création d’un enregistrement DNS temporaire (_acme-challenge)
   │
   ▼
Validation par Let’s Encrypt
   │
   ▼
Émission du certificat

NPM utilise donc un token API Cloudflare pour créer automatiquement les enregistrements DNS nécessaires à la validation.

Intégration Cloudflare

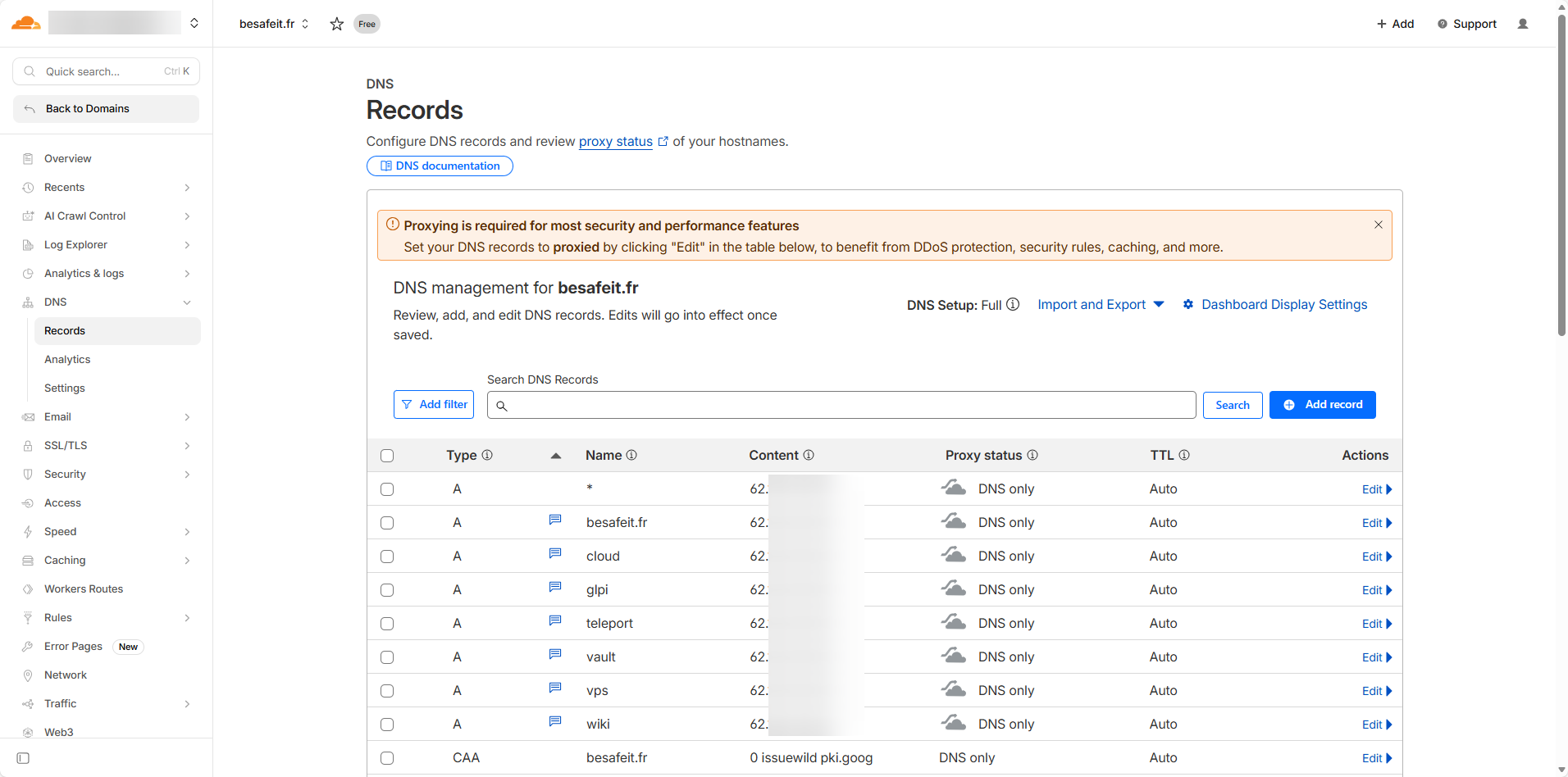

Zone DNS Cloudflare

Les différents sous-domaines publiés via NPM pointent vers l’IP publique de l’infrastructure

Les différents sous-domaines publiés via NPM pointent vers l’IP publique de l’infrastructure

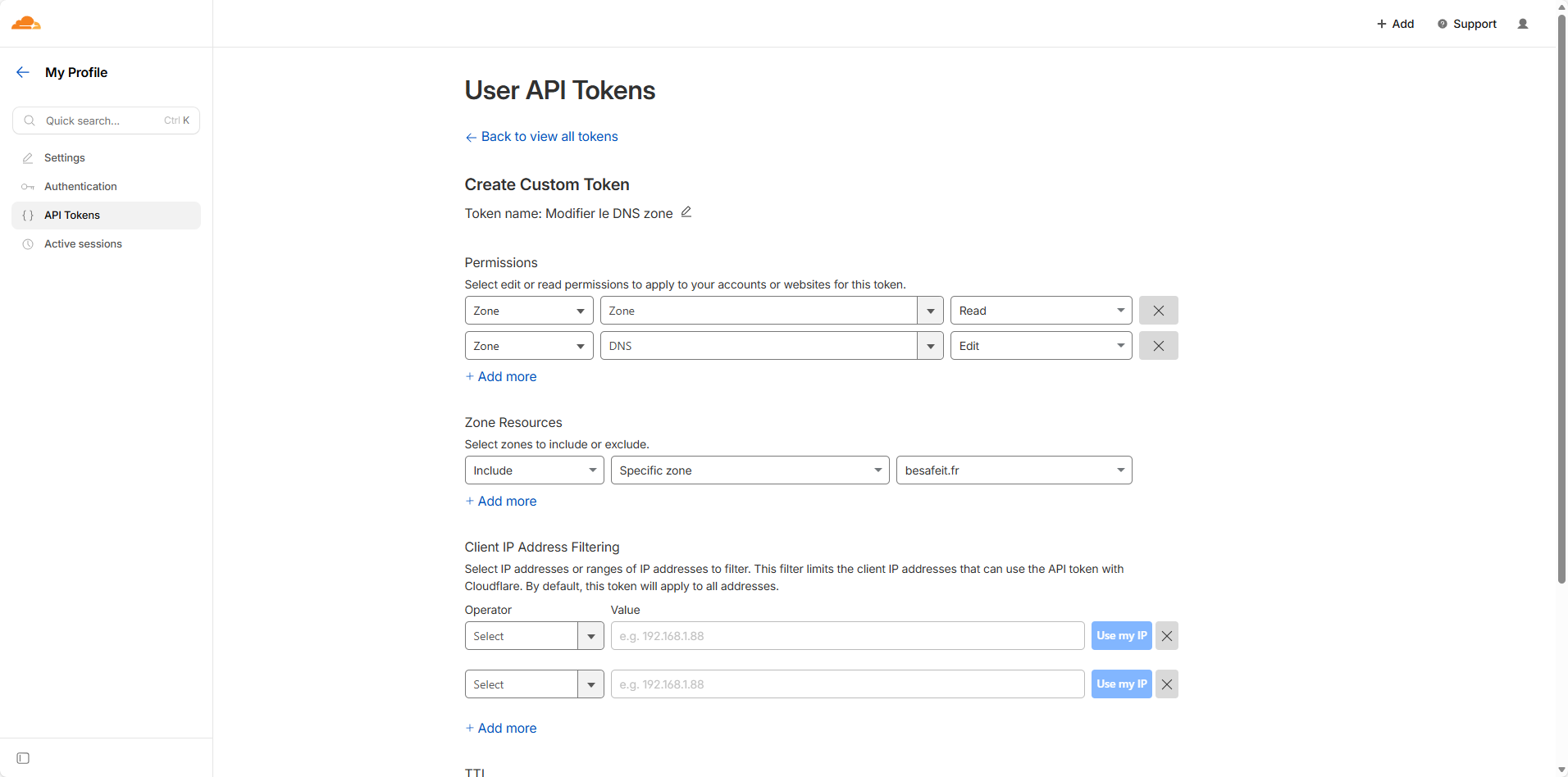

Token API Cloudflare

API Token

Un token API restreint est utilisé pour permettre à NPM de modifier uniquement la zone DNS nécessaire.

Permissions attribuées : - Zone / Zone / Read - Zone / DNS / Edit

Portée :

Specific zone → besafeit.fr

Cette approche est préférable à l’utilisation de la Global API Key, car elle limite fortement les privilèges donnés au service.

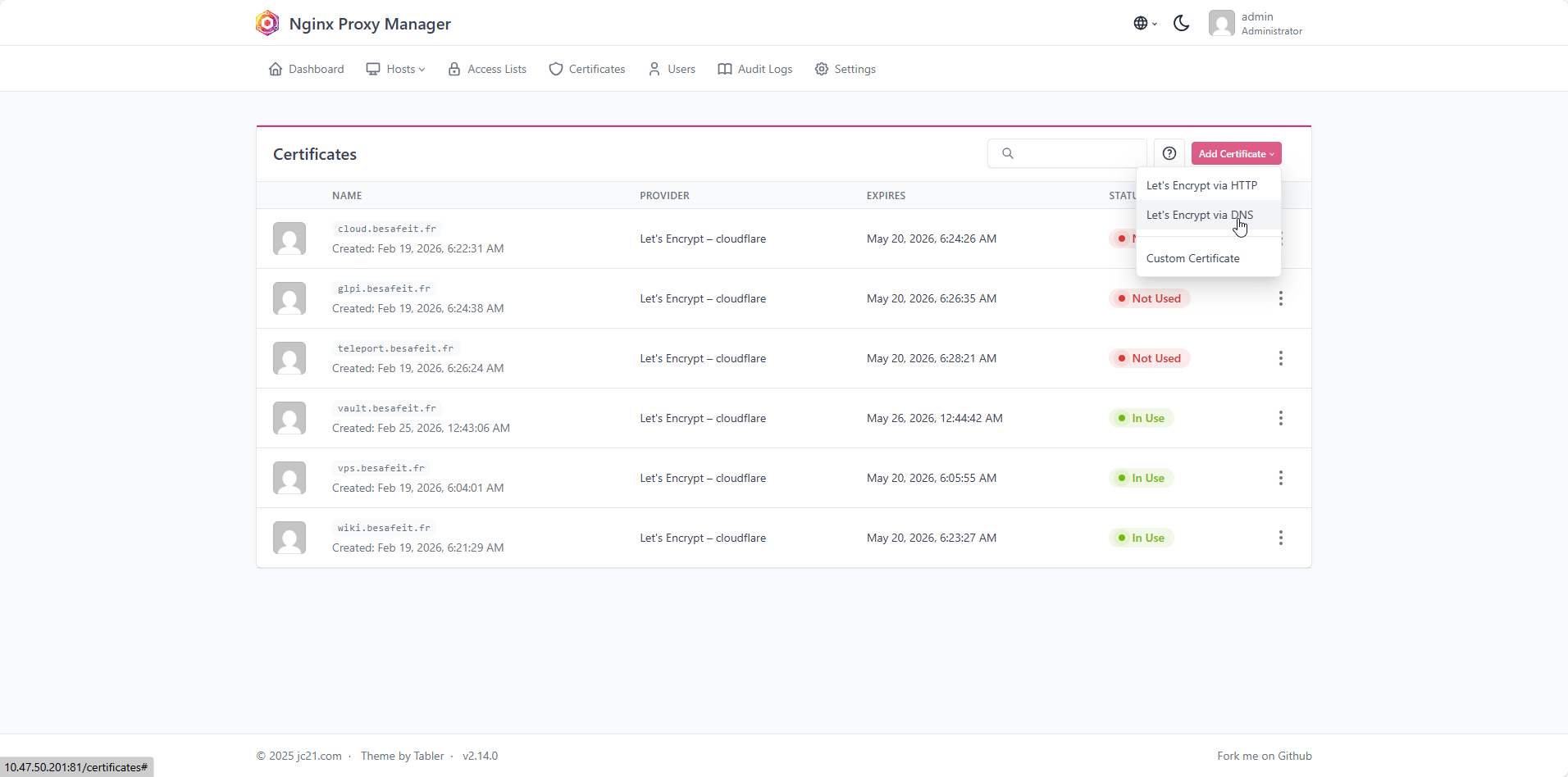

Génération d'un Certificat dans NPM


Cette méthode présente plusieurs avantages dans BESAFE : - pas besoin d’ouvrir temporairement un challenge HTTP spécifique - fonctionne même pour des services non directement exposés en clair - compatible avec plusieurs sous-domaines - automatisation complète depuis NPM - renouvellement transparent des certificats

Elle est particulièrement adaptée à une architecture où NPM joue le rôle de frontal HTTPS unique.

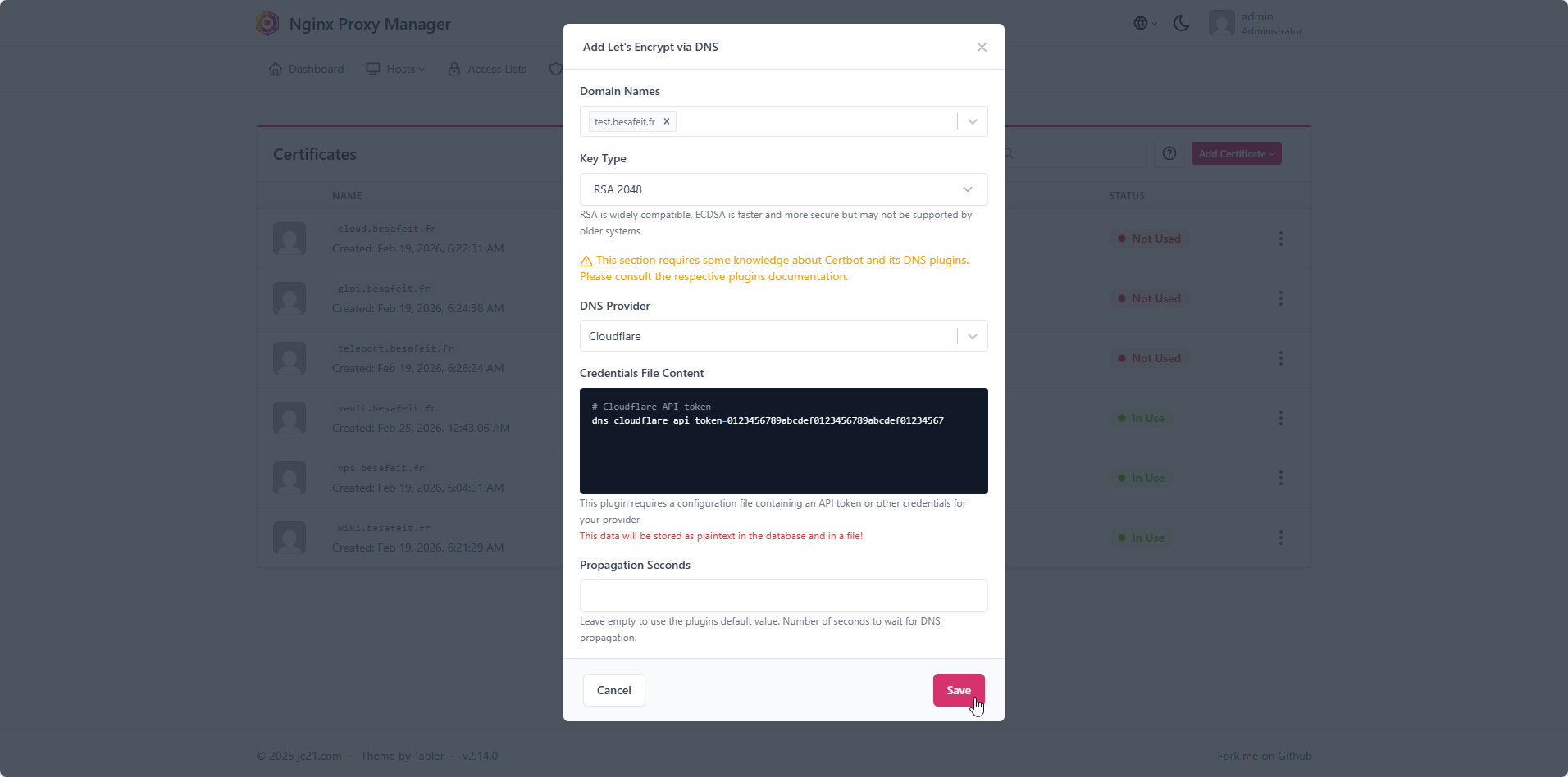

npm-005.png Cici, il suffit seulement de renseigner ton registar DNS, puis de remplacer dans le credential par ton token API.

✅ Résumé des étapes – Nginx Proxy Manager

Étape Objectif Résultat attendu
1️⃣ Architecture NPM Centraliser la publication des services web Reverse proxy unique pour l’infrastructure
2️⃣ Déploiement Docker Héberger NPM et sa base MariaDB Service persistent et maintenable
3️⃣ Certificats Let's Encrypt Automatiser la gestion TLS via DNS Cloudflare Certificats SSL valides
